自动喷涂线

自动喷涂线



自动喷涂线简介

自动喷涂线是一款配合MRK6.2喷涂机器人用于喷涂行业的自动化生产线。自动喷涂线工作流程为:
1、人工使用液压叉车将工件及托盘输送至提升输送装置
2、提升装置将工件及托盘提升并输送至链条输送机
3、链条输送机将工件及托盘运输到喷涂工位后停止
4、顶升旋转装置将工件及托盘顶起并旋转,喷涂机器人对工件进行喷涂
5、喷涂完成后,链条输送线将工件及托盘运输到下件工位上的提升输送装置上
6、同时待喷工位上的托盘及工件进入喷涂工位
7、人工使用液压叉车将下件工位的工件及托盘运走

自动喷涂线主要由以下部件组成:提升输送装置、链条输送线、顶升旋转装置、MRK6.2喷涂机器人、机器人电控柜等 。
喷涂生产线

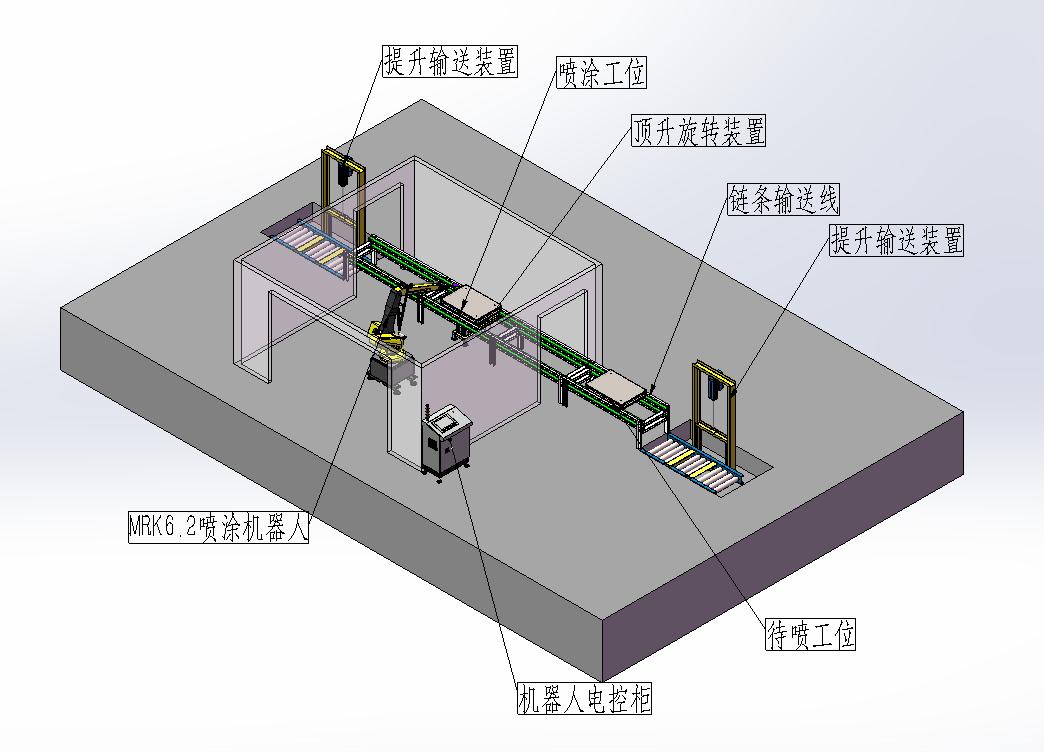

图1-1 自动喷涂线示意图
喷涂生产线
图1-2 自动喷涂线实物图

自动喷涂线参数

Ø 最大负载:400KG
Ø 最大输送速度:10m/min
Ø 最大提升速度:10m/min
Ø 顶升旋转装置驱动方式:伺服驱动
Ø 链条输送线驱动方式:电机驱动
Ø 减速机速比:1:20
Ø 伺服电机功率:1.5KW
Ø 输送机电机功率:1.5KW
Ø 电液推杆电机功率:2.2KW
Ø 安装方式:地面M16膨胀螺栓安装
